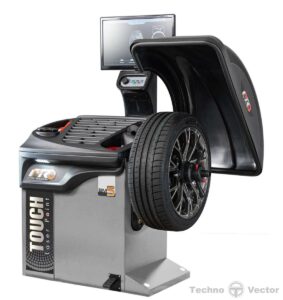

Стенд балансировочный модель iPRO

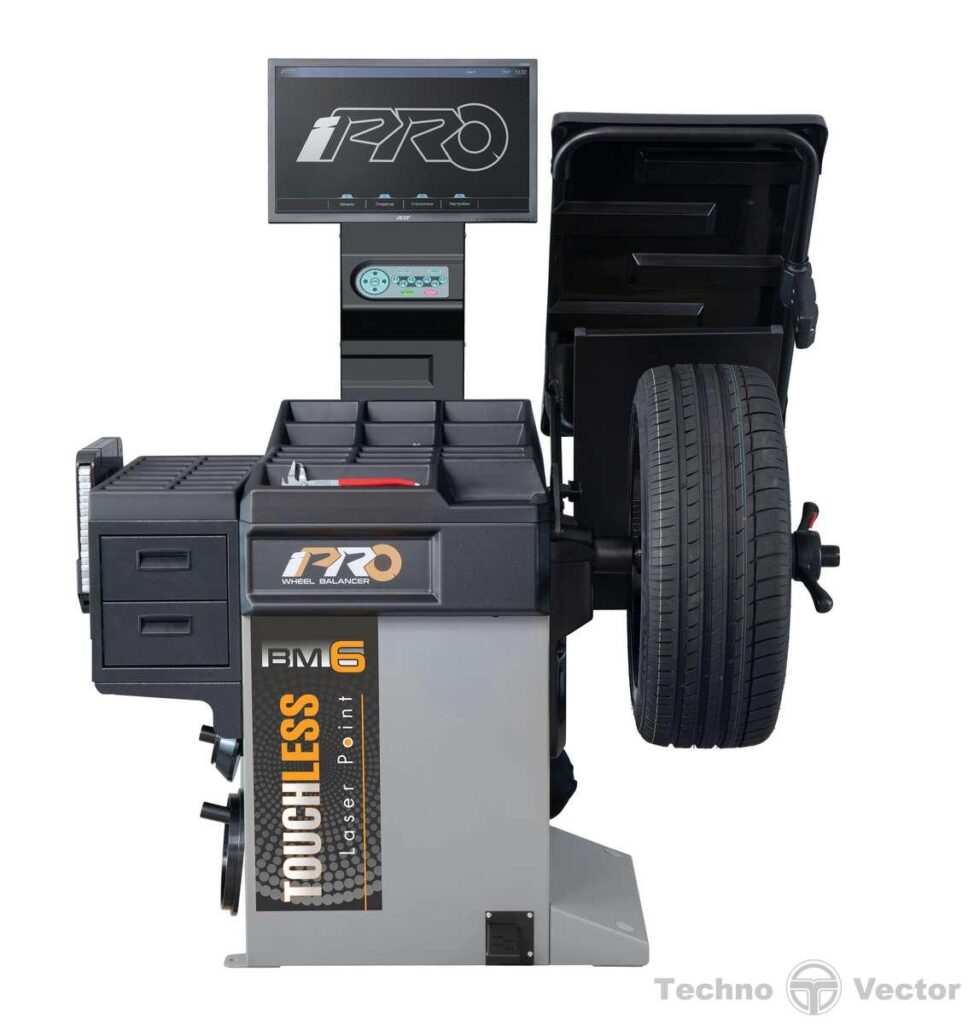

СТЕНД БАЛАНСИРОВОЧНЫЙ IPRO BM6

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Автоматическое определение размеров внутренней поверхности диска 3D сканером или электронной измерительной линейкой

• Лазерный 3D сканер позволяет производить измерения параметров колес в полностью автоматическом режиме.
• Точность измерения параметров колеса
• Все параметры. вводимые 3D сканером или линейкой. отображаются на экране

  Контроль геометрии диска

  Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами. что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.

  Измерение геометрии осуществляется при помощи датчика. установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).

  После выполнения измерения по всей окружности программа выводит минимальное. максимальное и номинальное отклонение.

  Значительное отклонение выявляет потребность ремонта или замены диска.

  Датчики и автоматизация

  В балансировочном оборудовании iPRO используются технические решения. позволяющее автоматизировать и упростить работу с оборудованием. а также сократить время обслуживания клиента.

• Измерение ширины колеса производится ультразвуковым сенсором
• Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
• Функция автоматического доворота колеса до места установки груза
• Точное обозначение места установки груза осуществляется лазерным линейным указателем
• Возможность установки груза линейкой
• Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)

  Схемы (программы) установки грузов на колеса

• F1 – два прибивных грузика: внутренняя сторона измеряется линейкой. внешняя ультразвуковым сенсором
• F2 – прибивной и адгезивный  грузик: внутренняя сторона измеряется линейкой. внешняя ультразвуковым сенсором
• F3 – два адгезивных грузика: обе плоскости измеряются линейкой
• F4 – два адгезивных грузика: внутренняя сторона измеряется линейкой. внешняя ультразвуковым сенсором
• F5 – адгезивный и прибивной  грузик:  внутренняя сторона измеряется линейкой. внешняя ультразвуковым сенсором
• F6 – прибивной и адгезивный грузик: обе плоскости измеряются линейкой

  Оснащение

  Цветной монитор 24’’ для графического отображения всех процессов и настроек

  Одноплатный микрокомпьютер с мощным процессором

• Высокая точность измерений
• ОС Android
• Wi-Fi передатчик
• Качественная 3D-графика
• USB-разъем на панели для обновления ПО

• Эргономика и удобство использования

• Универсальные ячейки для хранения грузов и инструментов
• Многофункциональная клавиатура управления станком
• Подключение балансировочного стенда к сети Интернет по Wi-Fi. автоматическая передача и хранение статистических данных в облачном хранилище. круглосуточный доступ владельца (уполномоченного лица) к данным из любой точки мира

  Особенности балансировочного стенда iPRO BM6



• • Лазерный 3D-сканер. специально разработанный для балансировочных стендов. позволяющий точно сканировать внутреннюю поверхность дисков с любыми сложными профилями и автоматически определять оптимальные места установки грузов. Не содержит движущихся частей. что повышает общую надежность стенда.
  • Основная рабочая поверхность содержит более 29 универсальных ячеек для хранения балансировочных грузов и приспособлений.
  • Кронштейн для кассеты


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    Диапазон измерений неуравновешенной массы дисбаланса. г	от 0 до 100
    Дискретность измерений неуравновешенной массы дисбаланса. г	1
    Время цикла балансировки (колесо 195/65R15). с	от 4.1
    Диаметр обода балансируемого колеса. дюймы – для штампованных дисков – для литых дисков	12-28 12-28
    Максимальный диаметр шины баланстируемого колеса. мм	900
    Габаритные размеры балансировочного стенда (Ш х Г х В). мм. не более – поднятый кожух – опущенный кожух	1343 х 910 х 1669 1343 х 809 х 1669
    Максимальная масса балансируемого колеса. кг. не более	70
    Масса балансировочного стенда. кг	160
    Напряжение питания переменного тока. В	230+/-10%
    Частота переменного тока. Гц	50/60
    Потребляемая мощность. Вт	350

•
