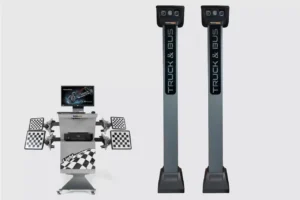

| Серия | Серия Truck. Серия стендов для регулировки углов установки колес грузовых автомобилей. |
| Количество камер | Четыре измерительные камеры на подвижных стойках + дополнительная камера. |
| Типы камер | Две видеокамеры по 1.3 Мп. две видеокамеры по 5 Мп и дополнительная камера 1.3 Мп. |
| Тип монтажа | Напольный. Две стойки. |
| Компьютерная стойка | Облегченная. Отдельно стоящая. |
| Применяемость | Яма |
| Расстояние от камер до центра передних поворотных платформ | 2000 – 3500 мм |
| Основные преимущества |
В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм. |
Техно Вектор 7 TRUCK — серебряный призер A Design Award!
Стенд схода-развала Техно Вектор 7 TRUCK с 3D-технологией получил премию «A’ Design Award & Competition» 2016-17. Жюри отметило его в номинации «Инженерное и техническое проектирование». присудив серебряную награду. A Design Award — одна из самых престижных в мире премий в дизайнерской сфере. В конкурсе участвовали 1958 претендентов из 98 государств. всего рассматривалось 97 номинаций в разных дисциплинах дизайна. Премия A Design Award символизирует профессионализм. мастерство. новаторский подход к разработкам.
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7. составляет 18 000 рублей. плюс командировочные расходы. Список сертифицированных сервисных центров. имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре. количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картон (стойка компьютерная Light) | 630 x 510 x 1285 | 60.1 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Ящик фанерный | 1800 x 585 x 615 | 104 |
| Ящик фанерный | 1800 x 585 x 615 | 104 |
Вес БРУТТО : 331.3 кг.
Объем: 1.87 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах . закрытых кузовах автомобилей . трюмах .герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом. согласно предусмотренным знакам на ящике “ ОСТОРОЖНО. ХРУПКОЕ”. ”ВЕРХ”. “НЕ КАНТОВАТЬ”. ”БОИТСЯ СЫРОСТИ”.
| Наименование параметра | Диапазон измерений | Макс. погрешность измерений |
Сред. статист. погрешность |
| Углы установки передних (управляемых) колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Максимальный угол поворота колес | ±45º | ±10' | ±5' |
| Углы установки задних (не управляемых) колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
| Углы симметрии | |||
| Угол смещения передней (управляемой) оси | ±2.5º | ±3' | ±2' |
| Угол смещения задней (не управляемой) оси | ±2.5º | ±3' | ±2' |
| Угол движения | ±2.5º | ±3' | ±2' |
| Угол отклонения геометрии оси | ±2.5º | ±3' | ±2' |
| Наименование параметра | Значение |
| Напряжение. В | 220 ± 10% |
| Частота. Гц | 50/60 |
| Диапазон крепления колесного адаптера (захвата). дюймы | 12 ÷ 24 |
| Рабочая температура. °С | +10 ÷ +35 |
| Потребляемая мощность. Вт | 350 |
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
