Техно Вектор 7 Truck HTS – серия стендов. разработанная специально для регулировки развал-схождения многоосных грузовиков. тягачей. автобусов. прицепов и полуприцепов.
Предназначен для измерения одновременно до 4х осей. включая транспорт с несколькими управляемыми осями.
Конструкция стенда позволяет осуществлять сквозной проезд. а также подачу задним ходом.
В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней. а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.
Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15″ до 28″ без дополнительных аксессуаров.
В данной модели процедура компенсации биения дисков сокращена. и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.
Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной – необходимо использовать дополнительные передние поворотные платформы.
Серия |
Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей. |
Количество камер |
Четыре неподвижные камеры. |
Типы камер |
Две видеокамеры по 1.3 Мп и две видеокамеры по 5 Мп. |
Тип монтажа |
Напольный.
Две стойки. |
Компьютерная стойка |
Light- серии |
Применяемость |
Яма |
Расстояние от камер до центра передних поворотных платформ |
2500 – 3000 мм * |
Основные преимущества |
- Одновременное измерение до 4-х осей
- Работа с дисками до 28″ без дополнительных аксессуаров
- Измерение от рамы или от базовой линии
- Расстояние прокатки – 76 см
- Позволяет производить измерение транспорта с колесной базой до 16 метров.
- Обеспечивает возможность сквозного проезда.
|
|
* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.
Наименование параметра |
Диапазон измерений |
Макс.
погрешность
измерений |
Сред.
статист.
погрешность |
Углы установки передних (управляемых) колес |
Углы развала колес |
±8º |
±3' |
±2' |
Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
Максимальный угол поворота колес |
±45º |
±10' |
±5' |
Углы установки задних (не управляемых) колес |
Углы развала колес |
±8º |
±3' |
±2' |
Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
Углы симметрии |
Угол смещения передней (управляемой) оси |
±2.5º |
±3' |
±2' |
Угол смещения задней (не управляемой) оси |
±2.5º |
±3' |
±2' |
Угол движения |
±2.5º |
±3' |
±2' |
Угол отклонения геометрии оси |
±2.5º |
±3' |
±2' |
Наименование параметра |
Значение |
Напряжение. В |
220 ± 10% |
Частота. Гц |
50/60 |
Диапазон крепления колесного адаптера (захвата). дюймы |
12 ÷ 24 |
Рабочая температура. °С |
+10 ÷ +35 |
Потребляемая мощность. Вт |
350 |
Климатическое исполнение прибора по ГОСТ |
ГОСТ 15150-69

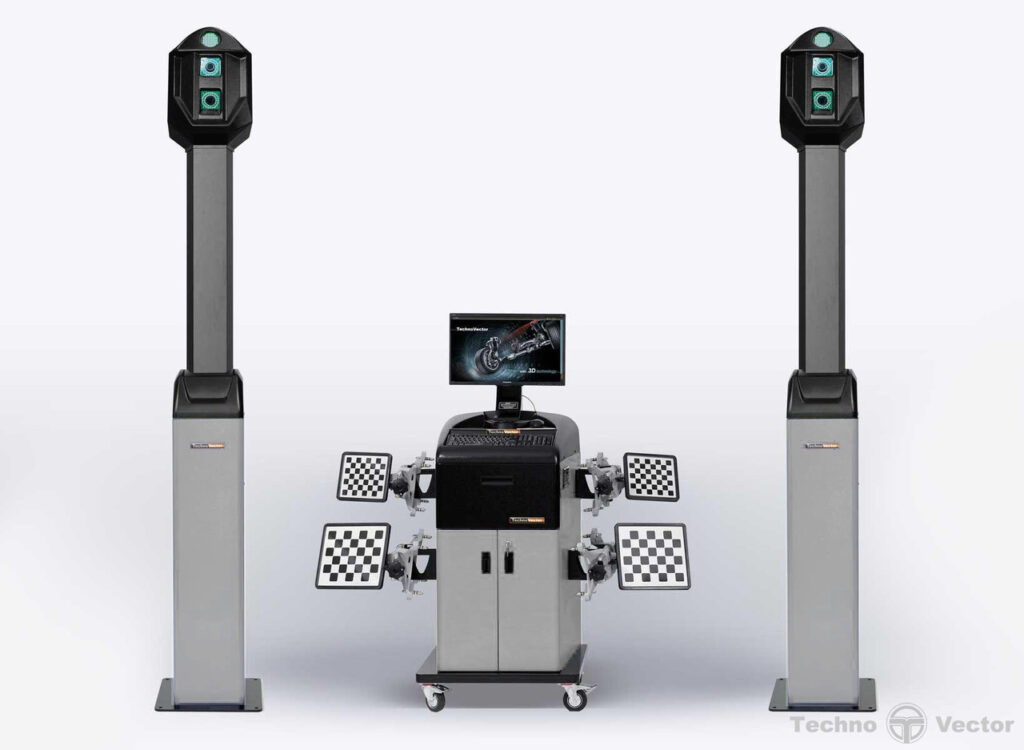

СТЕНДЫ СОДЕРЖАТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:
- Компьютерная стойка
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- беспроводной пульт управления;
- современный. высокопроизводительный процессор;
- 21.5 дюймов LCD цветной широкоформатный монитор;
- программное обеспечение Техно Вектор с трехмерной визуализацией.
- Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24” (до 28″ для серии HTS)
- Мишени.
Пассивные отражатели без содержания электронных элементов. состоящие из:
- плоских мишеней с градиентным рисунком. покрытым защитным слоем;
- прочного ударо-защищенного корпуса.
- Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.
- Система машинного зрения
Корпуса системы машинного зрения представляют собой вертикальные стойки. оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места. а так же обеспечивает возможность сквозного проезда.
Система машинного зрения автоматически распознает мишени. установленные на колеса автомобиля. и положение мишени-щупа. а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
- Программное обеспечение Вектор 3D
Операционная система – лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы. учитывающие даже малейшие искажения изображения. вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
- Комплект вспомогательных устройств и приспособлений.
|
|
